Absperrklappen unterscheiden sich durch die Gehäuse-Bauform Lug oder Wafer – Anflansch oder Zwischenflansch – Einklemmklappe oder Endarmatur – Sandwich oder Flansch-Ausführung. Wer kennt das nicht: Abweichende Begrifflichkeiten innerhalb der Armaturenbranche machen die Absperrklappe zu einer Armatur mit hohem Kommunikationsaufwand. Sitzen diese Begriffe nicht sicher, kommt es schonmal zu Missverständnissen. Doch woran liegt das?

Wir versuchen etwas Klarheit zu schaffen und machen uns auf die Suche nach Unterschieden und Gemeinsamkeiten von Absperrklappen.

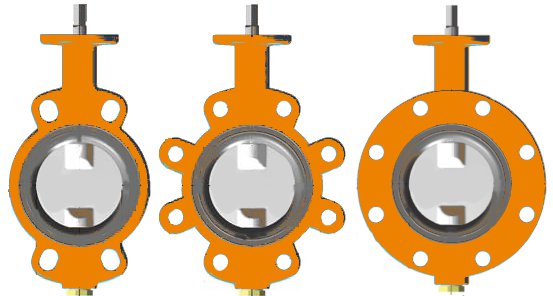

Absperrklappen können grundsätzlich in verschiedenen Gehäuseformen angeboten werden. Die Zwischenflansch-Ausführung, auch WAFER Type genannt, wird lediglich zwischen zwei Rohrleitungsflansche gespannt. Daher wird die Klappe mit Zentrieraugen auch häufig als Einklemmklappe bezeichnet. Wafer Klappen besitzen die leichteste Gehäuse-Ausführung, keinerlei Flansche und sind dadurch die günstigste Bauart.
Bei der Anflansch-Ausführung (LUG type) mit Gewindeflansch-Löchern (auch Flanschaugen) wird die Klappe beidseitig direkt mit den Rohrleitungsflanschen verschraubt. Dies ermöglicht den Einsatz der Klappe als Endarmatur. Der Vorteil dieser Anflanschklappe liegt darin, dass die Rohrleitung auf einer Seite demontiert werden kann. Da es auch Typenvertreter mit Durchgangslöchern gibt, bei welchen ein einseitiges Abflanschen natürlich nicht möglich ist, treten häufig Verwechslungen mit der Wafer-Klappe auf.
Schlussendllich gibt es noch die Doppelflansch-Absperrklappen, die beideitig mit so genanntem U-Profil Flansch versehen sind und dabei die identische kurze Baulänge aufweisen.
Prinzipiell werden alle drei Klappentypen aufgrund ihrer kurzen Bauweise als Zwischenflanschklappen bezeichnet. Jede hat ihre Vorteile und dem Anwender bleibt es überlassen einen Namen für die gewünschte Armatur zu finden. Im Übrigen existieren nicht nur im deutschen Sprachgebrauch Definitionsprobleme. Auch die internationale Armaturenindustrie hat unter den Begrifflichkeiten zu leiden.
