Was ist ein Faltenbalg?

25. März 2013 ι Wissen

Als Faltenbalg bezeichnet man ein dünnwandiges schlauchartiges Bauteil, das „ziehharmonikaartig“ zusammengefaltet ist. Faltenbälge werden in den unterschiedlichsten Bereichen eingesetzt, sollten aber den meisten als Blasebalg oder Akkordeon-Balg bekannt sein.

Faltenbälge findet man außerdem:

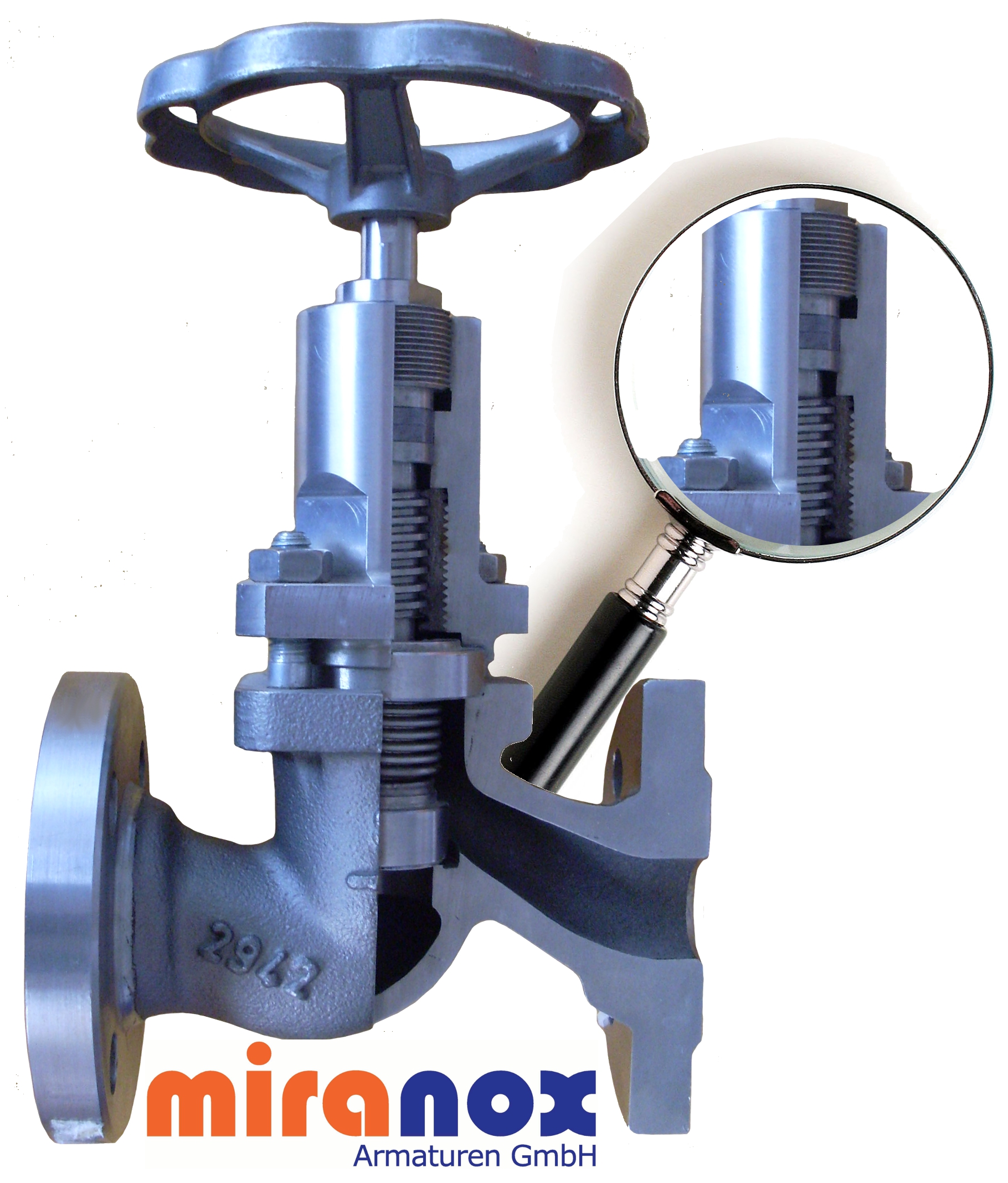

  • in WaschmaschinenFaltenbalg-Absperrventil mit Metallbalg – zur Abdichtung der sich rotierenden Trommel gegenüber dem Gehäuse
  • in Fahrzeugen – zum Schutz der Stoßdämpfer
  • in mehrteiligen Fahrzeugen – zur Verbindung der einzelnen Wagenteile

Zusammenfassend: Der Faltenbalg schützt mechanische (Anlagen-)Teile vor Fremdeinflüssen oder Verschmutzung und wird dazu eingesetzt Maschinenelemente abzudichten.

Im Rohrleitungs- und Anlagenbau findet man Faltenbälge häufig in Kompensatoren und Industriearmaturen für die chemische Industrie. Bei Ventilen dient der Faltenbalg vorrangig zum Abdichten der Ventilbauteile gegenüber anderen Bauteilen sowie gegenüber der Umwelt. Metallbalg-Kompensatoren dienen hingegen zum Ausgleich axialer oder lateraler Schwingungen in Rohrleitungen Außerdem wird der Faltenbalg in der Rohrleitungstechnik zum Ausgleich von Wärmeausdehnungen eingesetzt

Armaturen für die Förderung kritischer Medien erfordern den Einsatz von Spindelabdichtungen, die eine hohe Druck- und Temperaturbeständigkeit aufweisen und einen zuverlässigen und leckagefreien Betrieb ermöglichen. Faltenbalg-Armaturen mit nachgeschalteter Sicherheitsstopfbuchse erfüllen eben diese Kriterien und werden daher überall dort eingesetzt, wo Medien mit giftigen, gefährlichen, aggressiven, brennbaren oder gar krebserzeugenden Stoffen im Einsatz sind.

Um die Stabilität des Faltenbalgs zu erhöhen und zugleich dessen Flexibilität zu erhalten, werden für Armaturen meist mehrlagige Metallbälge aus Edelstahl eingesetzt, die aus mehreren dünnwandigen Metall-Schichten bestehen.

Durch die Kombinationsmöglichkeiten unterschiedlicher Materialien in unterschiedlichen Schichten kann auf spezifische Einsatzbedingungen eingegangen werden, beispielsweise durch die Verwendung korrosionsbeständiger Werkstoffe für den Transport aggressiver Medien. Ein weiterer Vorteil des mehrlagigen Faltenbalgs liegt in seiner Sicherheitsfunktion: Wenn eine Lage beschädigt wird, verhindert die nachgelagerte Lage, dass gefährliches Medium austritt.

Da Faltenbalgventile auch größeren Druckdifferenzen widerstehen, sind sie als Druck-Ausgleich-Ventile oder auch in Vakuum-Anlagen anzutreffen. Die Faltenbalgventile aus dem miranox Sortiment erfüllen die Dichtheits-Anforderungen nach TA-Luft.
