Absperrventile aus Stahl

Absperrventile sind in nahezu allen Rohrleitungsanlagen zu finden. Gegenüber Schiebern haben sie den Vorteil, dass die Öffnungs- und Schließzeiten klein sind, eine geringere Verschleißneigung am Sitz vorliegt und die Bauhöhe unter vergleichbaren Verhältnissen niedriger ausfällt. Dafür sind Absperrventile in punkto Baulänge und Strömungswiderstand Schiebern unterlegen. Während kleine Nennweiten (bis max. DN40) aus Schmiedestahl P250GH gefertigt werden, sind größere Ventile aus Stahlguss GP240GH. Trotz der relativ großen Baulängen und damit hohen Eigenmassen werden Ventile bis in große Nennweitenbereiche gebaut. Im Niederdruck-Bereich reichen die Dimensionen bis DN300.

Die Betätigung erfolgt über ein Handrad, kann aber nach Vorgabe ebenso automatisiert werden. Für diesen Fall wird ein fester Aufbauflansch nach ISO 5210 installiert, der sowohl für Abtriebsformen mit Gewindebuchse als auch mit Steckbuchse ausgeführt umgesetzt werden kann.

Die Standardausführung ist mit der Abtriebsform B1 ausgestattet, einer Steckbuchse, die in die Hohlwelle integriert ist. Als weitere Varianten sind die Formen B3 und B4 (Bohrung mit Nut) lieferbar. Die Armaturen mit steigender Spindel steht ebenso die Abtriebsform A zur Verfügung, die zur Aufnahme von Axialkräften geeignet ist.

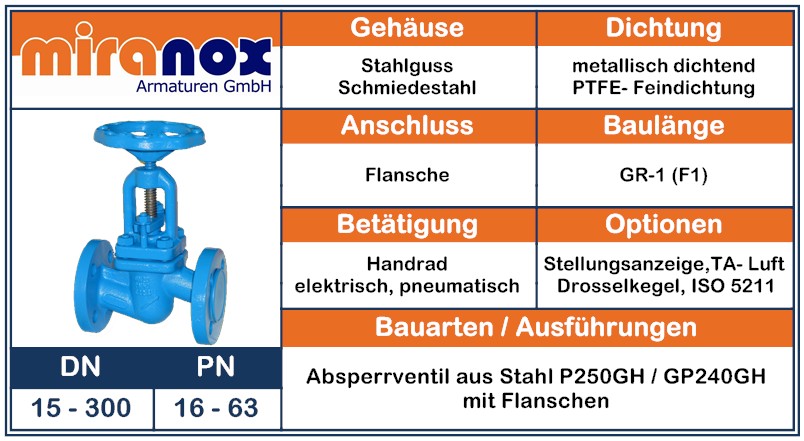

Absperrventile aus Stahl mit Flanschen

Absperrventil mit Drosselkegel aus Schmiedestahl und Stahlguss

Die Absperrventile aus Stahl sind serienmäßig in Geradsitz-Ausführung konstruiert. Die Geradsitzventile in Durchgangsform mit Bügelaufsatz haben ein außenliegendes steigendes Spindelgewinde. Die Spindelabdichtung erfolgt über eine nachstellbare Stopfbuchse. Absperrventile mit Flanschen bieten den Vorteil der einfachen Montage und Demontage. Die Durchgangsventile aus dem miranox Sortiment zeichnen sich zudem durch eine enorme Variantenvielfalt aus. Unabhängig vom Gehäusewerkstoff können die Ventile mit Drosselkegel, Stellungsanzeige, Entlastungskegel, stellitierten Sitzen, PTFE-Feindichtung, ISO-5210 Aufbauflansch oder Endlagenschalter gezielt für spezifische Anwendungsfälle modifiziert werden. Auch Sonderflansch-Formen oder Sonderfarbgebung können unproblematisch nach Kundenwunsch realisiert werden.

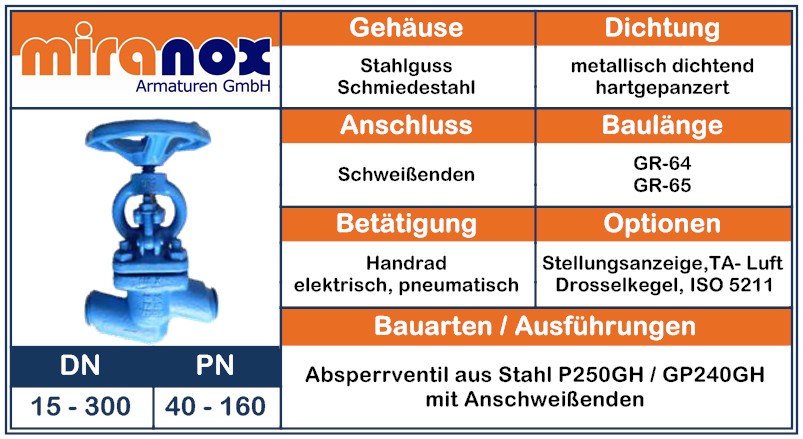

Absperrventile aus Stahl mit Anschweißenden

Absperrventil aus P250GH 16M3 13CrMo

Absperrventile mit Anschweißenden können für nahezu alle Druckstufen und Temperaturen eingesetzt werden. Grundsätzlich halten sie höheren Temperaturen stand als Flanschventile. Allerdings sind die Montage und die Demontage in Rohrleitungen bedeutend schwieriger. Daher werden Schweißenden-Ventile eingesetzt, wenn ein Einsatz über längere Zeiträume absehbar ist oder wenn kritische Betriebsbedingungen oder hohe Betriebstemperaturen vorliegen. Für Drosselvorgänge können die Ventile ebenso mit Regulier- bzw. Drosselkegel ausgeführt werden. Neben diversen Werkstoffen, wie Schmiedestahl 1.0460 und Stahlguss 1.0619 stehen für die Einschweißventile ebenso warmfeste Gehäusewerkstoffe 1.7335 (13CrMo4-5), 1.7380 (10CrMo9-10), 1.5415 (16Mo3) parat, wie für Flanschventile. Entsprechend Ihrer Einsatzgebiete und Extremtemperaturen werden warmfeste Absperrventile überwiegend mit Anschweißenden eingesetzt.
