Metallisch dichtende
Schieber aus Gusseisen
Metallisch dichtende Absperrschieber aus GG-25 oder GGG-40 bilden gewissermassen den Übergang vom weich dichtenden Schieber zum Stahlgussschieber. Sofern keine EKB-Beschichtung verwendet wird, liegt die maximale Einsatztemperatur bei 120°C. Durch eine temperatur-beständige Sonderbeschichtung können die Metallsitz-Schieber auch für Temperaturen von maximal 200°C ausgelegt werden. Spätestens hier erfolgt sowohl in den Regelwerken als auch in der gängingen Praxis der Wechsel zum Stahlguss-Schieber.

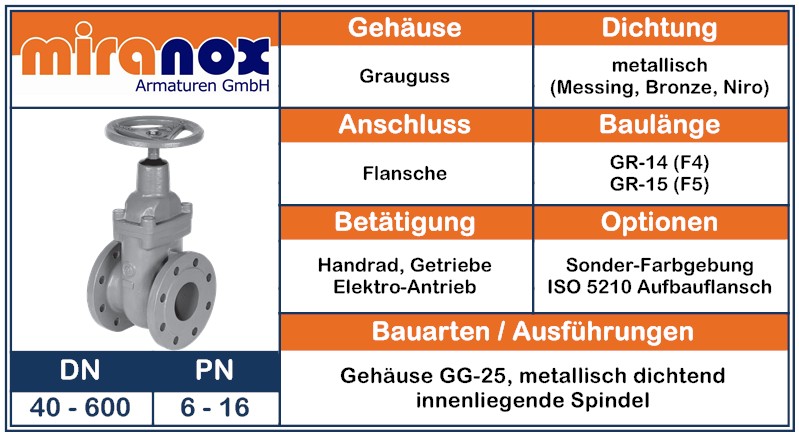

Absperrschieber aus GG25
metallisch dichtend
Der metallisch dichtende Absperrschieber aus Gauguss kommt für Wasser, Abwasser und nichtaggressive Flüssigkeiten zur Anwendung. Die Baureihe ist eine Alternative zu weichdichtenden Absperrschiebern, sobald diese den Betriebstemperaturen nicht mehr standhalten können. Der Nachteil dieser Bauart liegt in der Dichtung. Das metallische Absperrorgan wird beim Schließen in einen Schiebersack geführt. Dadurch können Inkrustrierungen entstehen, die sich nachteilig auf den Schließ- und Öffnungsvorgang auswirken und im schlimmsten Fall eine Betätigung ganz verhindern. Dennoch bieten Schieber mit metallischem Sitz in besonderen Fällen, wie für große Nennweiten oder aggressive Medien mit hohem Anteil an Feststoffen wirtschaftliche und technische Vorzüge. Der metallische Grauguss-Schieber kann – wie alle anderen Bauarten – manuell (Handrad, Handgetriebe, Kettenrad) oder durch einen Stell-Antrieb betätigt werden.

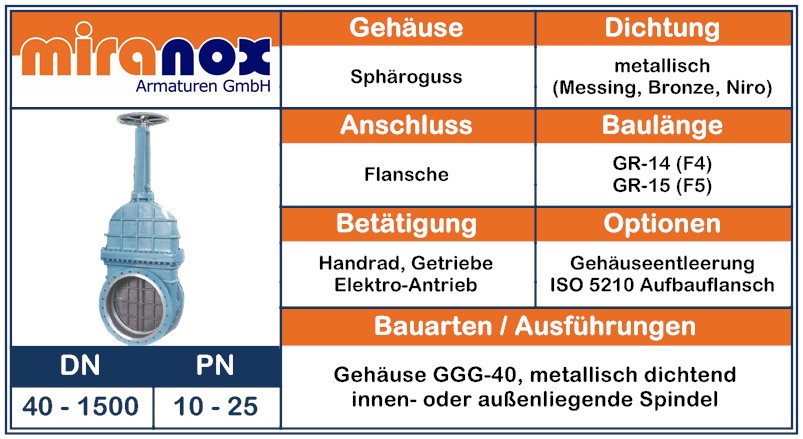

Absperrschieber aus GGG40
metallisch dichtend
Metallisch dichtende Absperrschieber aus GGG-40 decken einen enormen Nennweitenbereich ab und werden nicht selten für Rohrleitungen größer DN1000 genutzt. Je nach Wunsch können die Keil-Sitzfächen in Messing oder NIRO-Stahl bestellt werden. Da Schieber aus Kugelgraphitguss weit verbreitet sind werden aus Gründen der Wirtschaftlichkeit inzwischen fast alle Metallsitz-Schieber aus GGG-40 gefertigt. Lediglich eine kleine Auswahl spezialisierter Hersteller kann noch die Preisvorteile von GG-25 ausspielen. Daher gehört auch der Schieber aus Grauguss zum preisgünstigem Kernsortiment der miranox Armaturen GmbH.
Die Schieber können bis zu Nenndrücken von PN25 abdichten, jedoch verringert sich mit steigenden Nennweiten der maximal zulässige Betriebsdruck. Der metallisch dichtende Schieber DN1000 hält beispielsweise lediglich 1,6 bar Druck stand und kann selbt durch konstruktive Sonderlösungen nicht für Betriebsdrücke über 2,5 bar eingesetzt werden. Der Schieber ist meist mit innenliegendem Spindelgewinde als Keilflach- oder Keilovalschieber ausgeführt. Die Variantenvielfalt umfasst aber ebenso Bauarten mit runderm zylindrichem Gehäuse bzw. mit außenliegender Spindel.
